Решение проблем со сложными 3D-сварными швами: Chuke Intelligent запускает 5-осевую систему лазерной сварки

В металлообработке сложные конструктивные элементы и многоугольные трехмерные сварные швы уже давно представляют серьезную проблему для инженеров-технологов. Традиционное оборудование для 2D-сварки ограничено плоскими траекториями; при работе с криволинейными поверхностями, наклонными кольцевыми швами или сварными швами с внутренними полостями операторам часто приходится разделять процессы и многократно заменять приспособления.

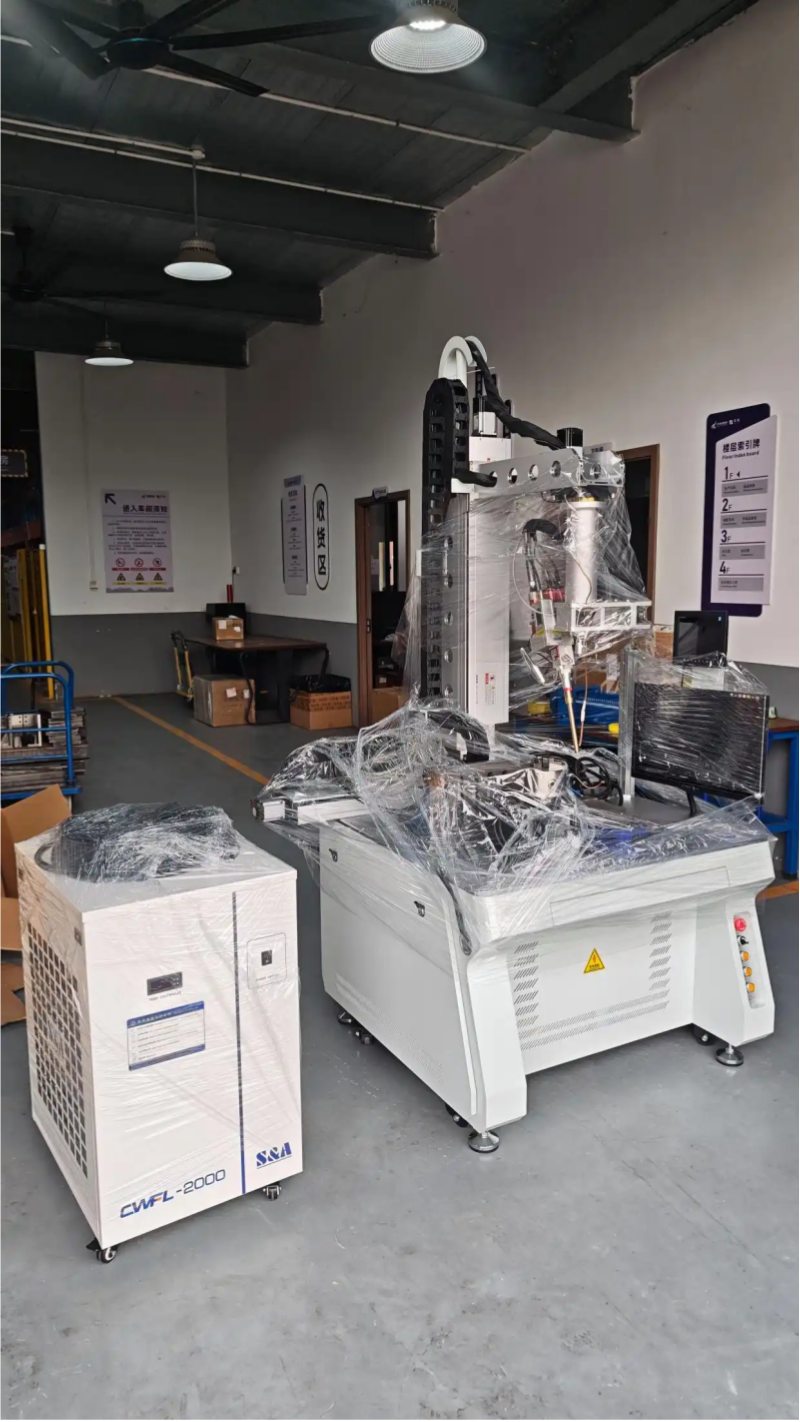

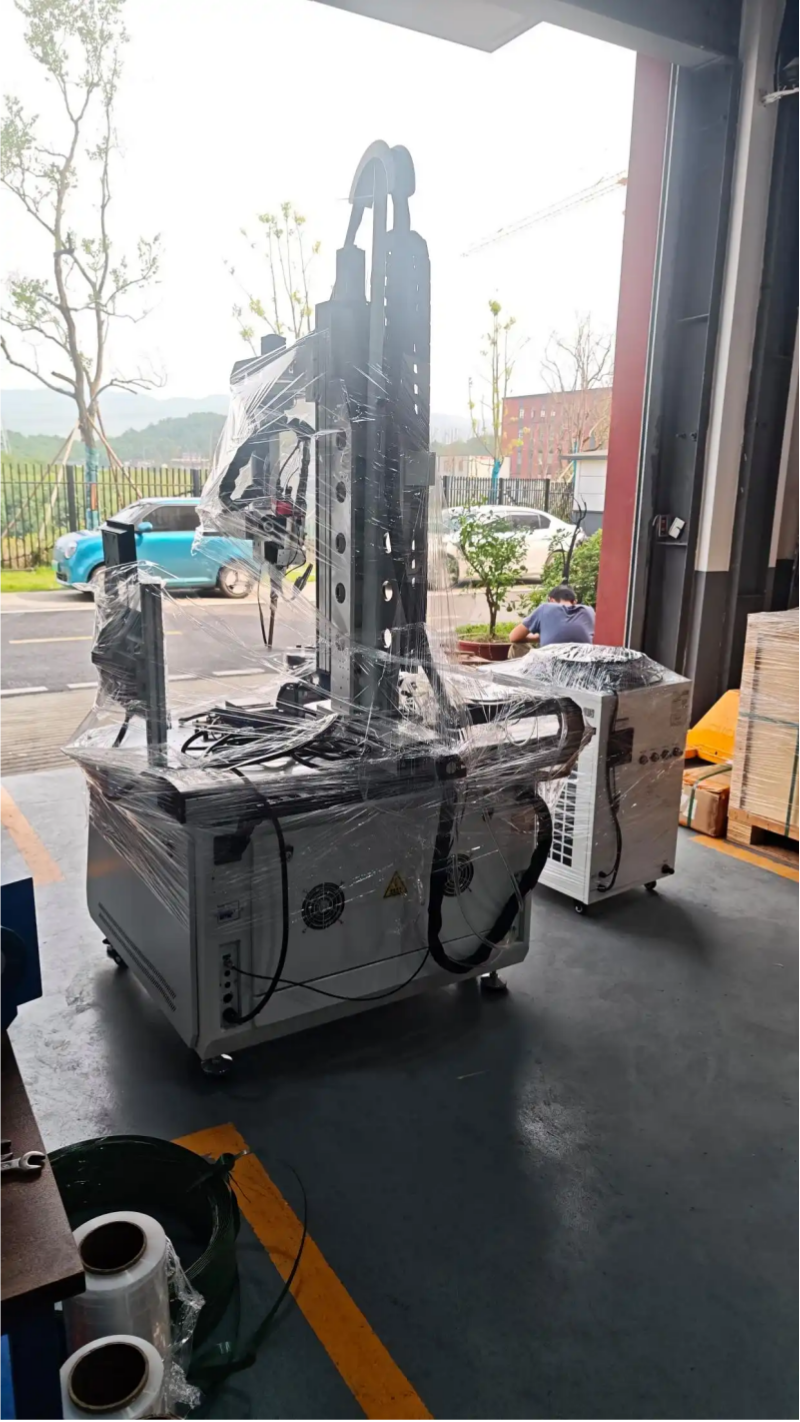

Это не только увеличивает производственные циклы, но и затрудняет поддержание стабильного качества сварки. Чтобы удовлетворить растущий спрос рынка на высокоточную 3D-сварку, компания Chongqing Chuke Intelligent Mechanical Equipment Co., Ltd. (“Chuke Intelligent”) представила 5-осевую волоконную лазерную сварочную систему. Благодаря архитектуре соединений с несколькими степенями свободы и гибкой технологической адаптации это решение предлагает настраиваемые возможности лазерной сварки, адаптированные к потребностям производителей в таких секторах, как новая энергетика, прецизионное оборудование и компоненты строительной техники.

На протяжении многих лет компания Chuke Intelligent занималась производством промышленного лазерного оборудования, решая конкретные технические проблемы малых и средних отечественных производителей и одновременно удовлетворяя разнообразные индивидуальные требования зарубежных покупателей.

С самого начала разработка этой 5-осевой лазерной сварочной системы выходила за рамки жестких ограничений стандартизированного оборудования, уделяя приоритетное внимание совместимости процессов. Система оснащена волоконным лазером непрерывного действия с опциями от известных промышленных брендов, таких как Raycus, Maxphotonics и Wanshunxing, и доступна в конфигурациях мощностью 1500 Вт, 2000 Вт и 3000 Вт. Предприятия могут гибко выбирать оптимальную установку в зависимости от типа основного материала, толщины листа и требований к производственной мощности.

Благодаря длине волны лазера 1080±5 нм система обладает высокой совместимостью с углеродистой сталью, нержавеющей сталью, алюминиевыми сплавами и различными другими легированными материалами, обеспечивая как превосходную глубину проплавления, так и высокое эстетическое качество сварного шва.

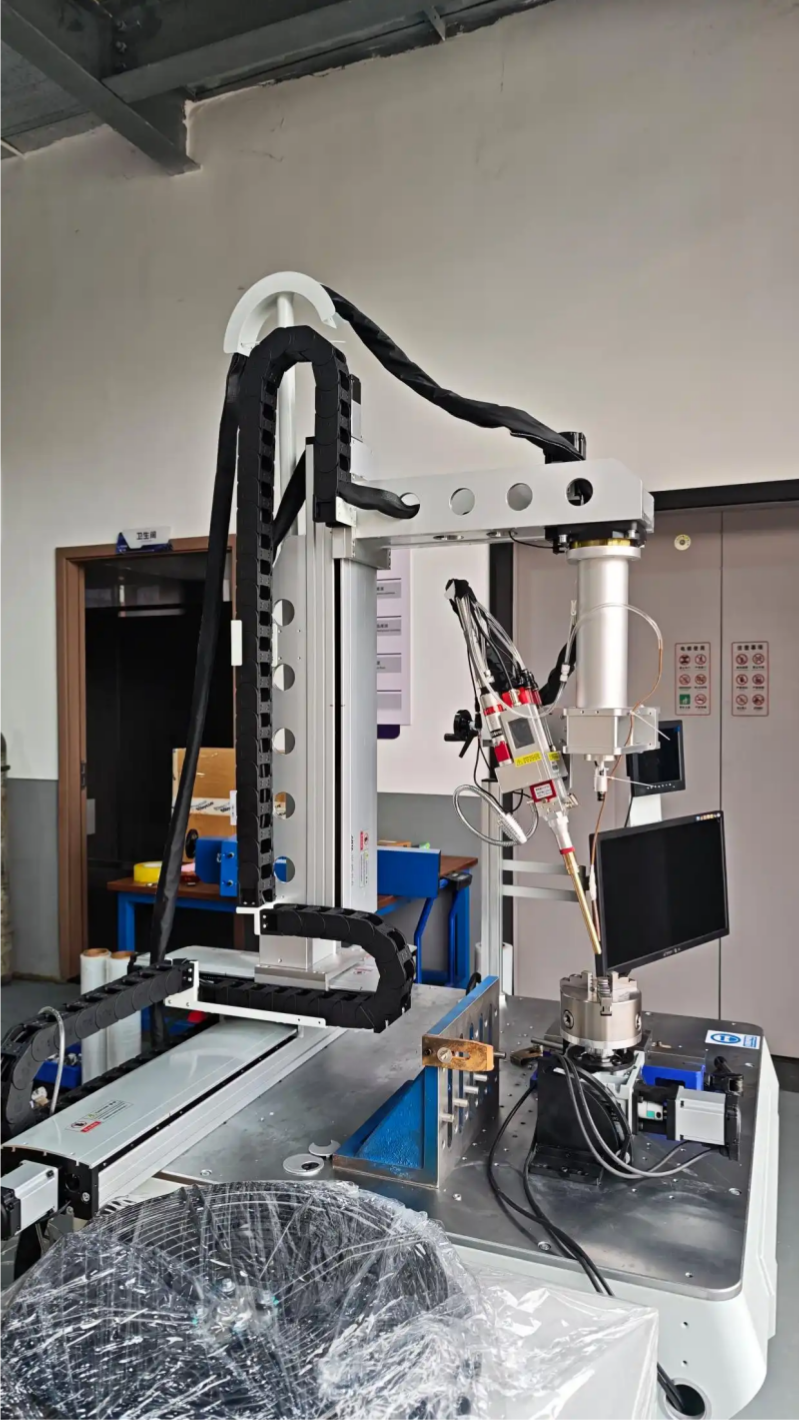

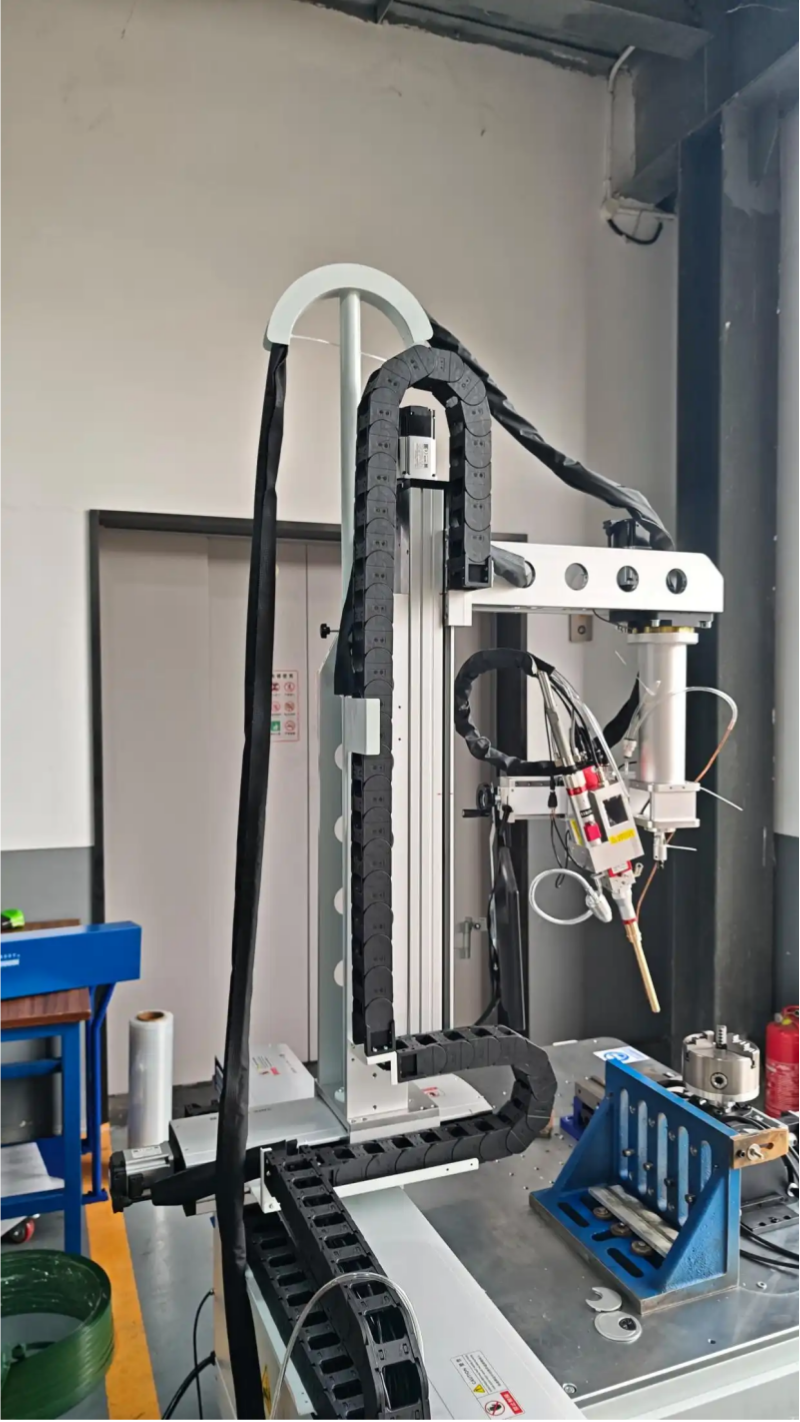

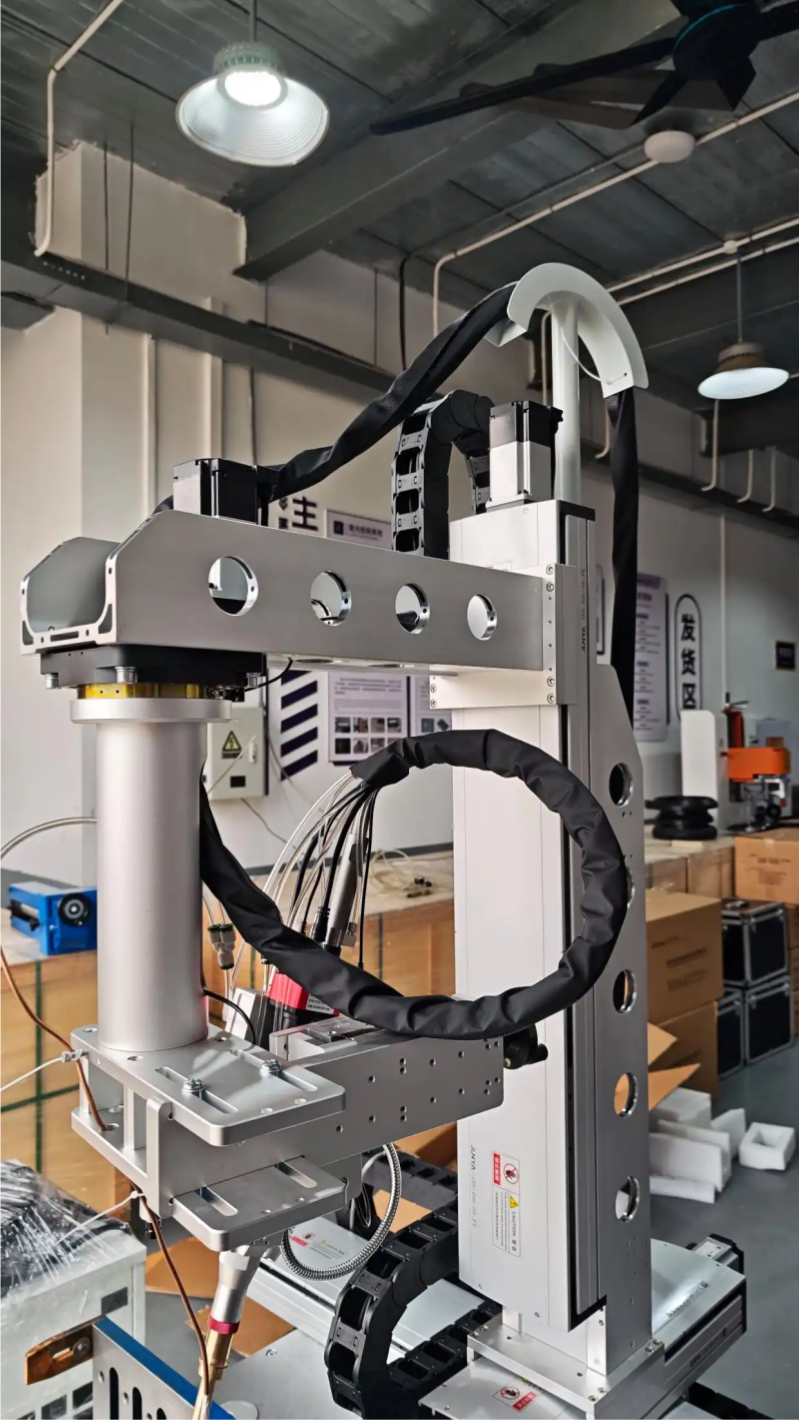

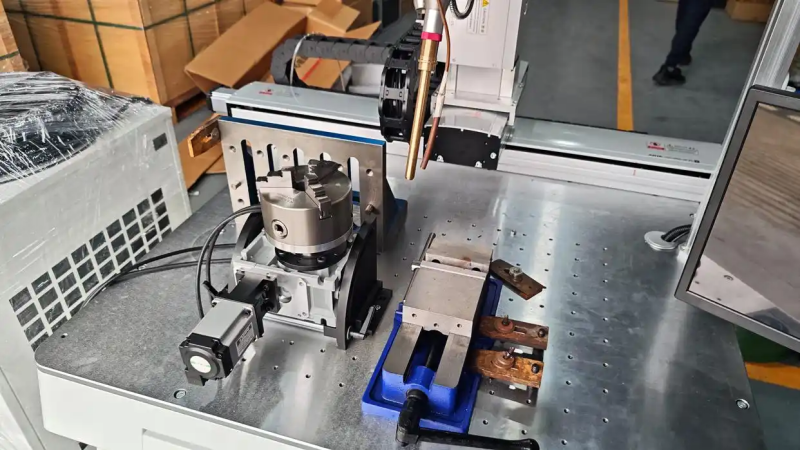

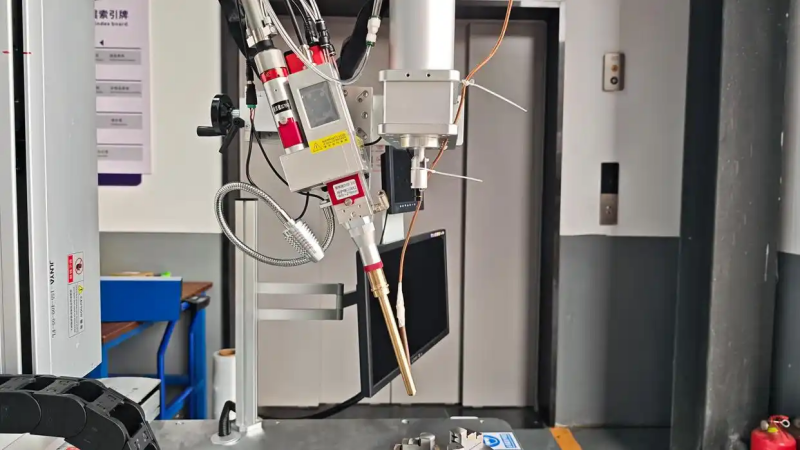

Основное преимущество этой системы заключается в ее 5-осевом соединении. Благодаря сочетанию линейного перемещения по осям X, Y и Z с двумя дополнительными степенями свободы — поворотом и наклоном — сварочная горелка может динамически регулировать свою ориентацию. Это позволяет ему достигать точек сварки на криволинейных поверхностях, углах и внутренних полостях, которые в противном случае недоступны для обычного сварочного оборудования.

Модуль перемещения обеспечивает точность позиционирования до ±0,005 мм с точным управлением траекторией, эффективно сводя к минимуму отклонения положения при сварке прецизионных деталей. Диапазон перемещения не является фиксированным; он может быть изменен в зависимости от размеров обрабатываемых деталей заказчика и конкретной конфигурации оснастки — от мелкого прецизионного оборудования до элементов конструкции среднего размера.

Для поддержки различных процессов сварки проволокой это оборудование оснащено масштабируемой системой подачи проволоки. Оно может работать с проволокой диаметром от 0,8 мм до 2 мм, что соответствует различным требованиям — от деликатной подачи проволоки для тонких деталей до армирования с глубоким проплавлением для толстых листов.

В качестве опции предлагаются одинарные, двойные или даже тройные механизмы подачи проволоки с возможностью подачи проволоки в смешанном режиме. Скорость подачи проволоки регулируется в диапазоне от 30 мм/с до 600 мм/с, что обеспечивает достаточную гибкость для оптимизации процесса. Для защиты система предлагает как коаксиальный, так и боковой режимы подачи газа, которые могут использоваться независимо или в комбинации.

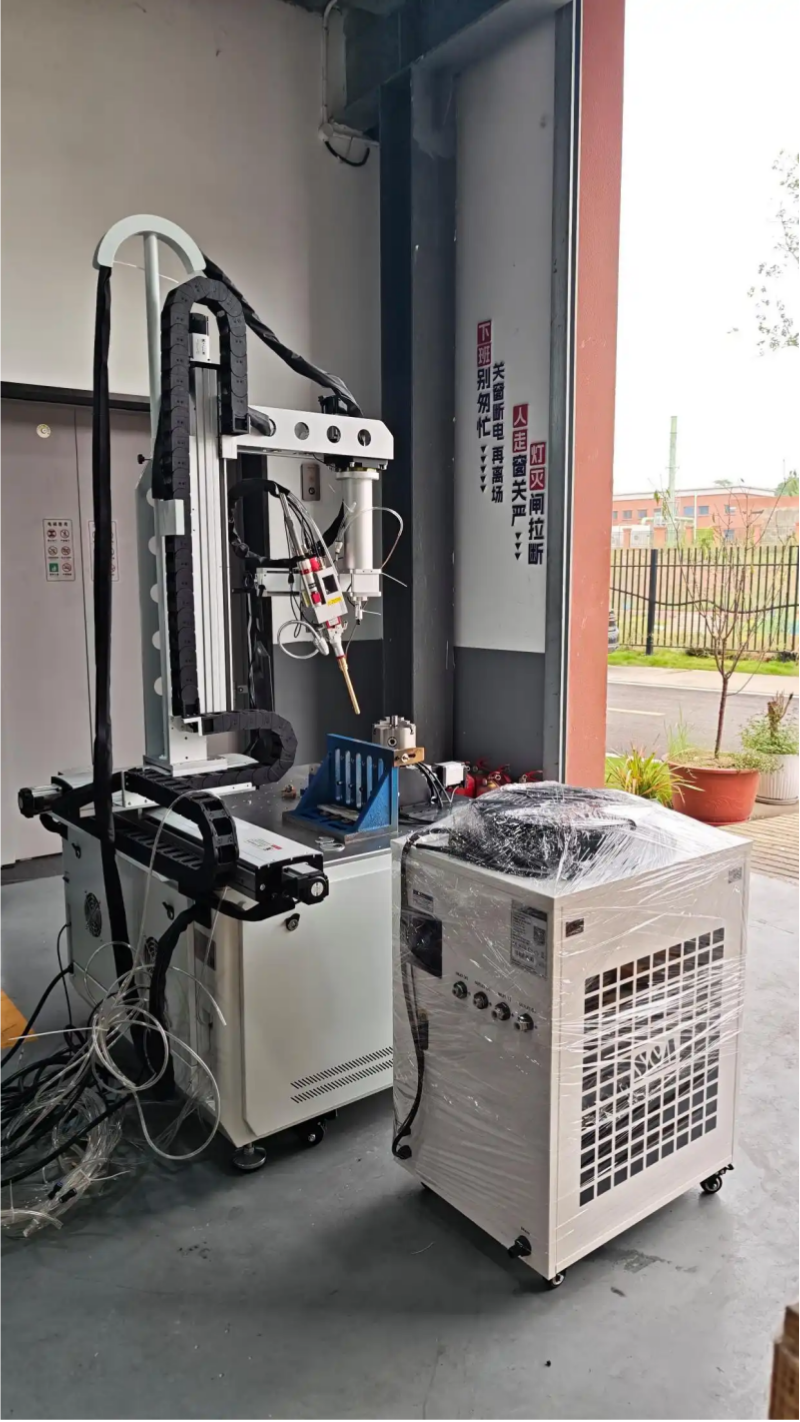

Благодаря использованию защитных газов, таких как аргон или азот, система минимизирует такие дефекты, как окисление сварного шва и пористость, обеспечивая гладкий и однородный сварной шов. Встроенный модуль водяного охлаждения обеспечивает стабильную мощность лазера при длительной работе, что делает систему идеальной для непрерывного серийного производства и снижает риски для качества, вызванные температурными колебаниями.

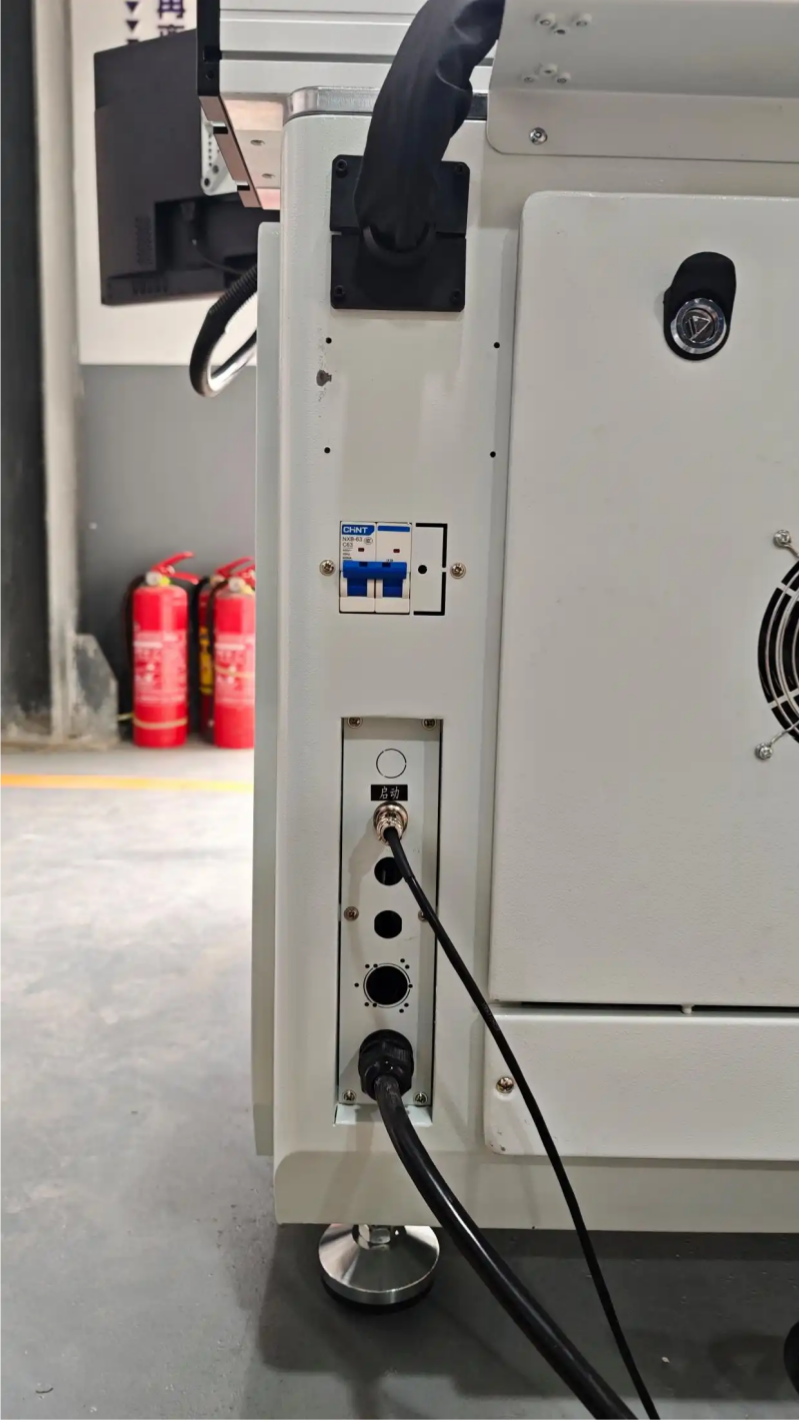

Благодаря широкой электрической и экологической совместимости это оборудование хорошо подходит для производственных условий как внутри страны, так и за рубежом. Модель мощностью 1500 Вт поддерживает широкий диапазон напряжения переменного тока от 100 до 240 В, в то время как версии мощностью 2000 Вт и 3000 Вт рассчитаны на источники питания напряжением 360-440 В.

Система надежно работает в диапазоне температур 10-40°C (с еще более широкими допусками при хранении) и требует уровня влажности от 10% до 80% (без образования конденсата). Это обеспечивает стабильную работу в различных условиях — от цехов с повышенной влажностью в южных регионах до зарубежных предприятий со значительными перепадами температур.

Это оборудование применяется в широком спектре отраслей обрабатывающей промышленности. Для таких компонентов, как корпуса аккумуляторных батарей и соединители для трубопроводов подачи жидкости в секторе новой энергетики, прецизионное оборудование для сантехники и инструментов, кронштейны сложной формы для строительной техники и различные нестандартные детали на экспорт, технология пятиосевой навески обеспечивает значительное преимущество за счет оптимизации производственного процесса.

Многие заводы, выполняющие зарубежные заказы, часто сталкиваются со сложными конструкциями сварных соединений в своих чертежах, а международные клиенты предъявляют строгие критерии приемки как к прочности сварного шва, так и к внешнему виду. Это оборудование помогает снизить частоту замены крепежа и сократить время выполнения работ между несколькими этапами производства.

Технология лазерной сварки развивается от 2D-обработки к гибкому 3D-производству. Все большее число производителей ищут оборудование, способное обрабатывать самые разнообразные детали сложной формы. Пятиосевая платформа для лазерной сварки от Chuke Intelligent позволяет избежать лишних, навороченных функций; вместо этого ее научно-исследовательские разработки сосредоточены на практических деталях, ориентированных на производство, таких как гибкость движения, универсальность процесса и совместимость с различными региональными стандартами электроснабжения.

Это специальное сварочное решение предлагает новые возможности местным производителям деталей на Юго-западе Китая, промышленным и торговым предприятиям по всей стране, а также клиентам по закупкам по всему миру. В дальнейшем компания Chuke Intelligent планирует и дальше совершенствовать весь спектр своего промышленного оборудования, включая лазерную сварку, маркировку и очистку, продолжая изучать специализированные области применения, предоставляя производственным партнерам по всему миру решения для лазерной обработки, адаптированные к их конкретным эксплуатационным требованиям.
