Тип маркировки Пневматическое нанесение точек Скорость маркировки 2-5 знаков (2×2 мм)/с Глубина маркировки 0,01 ~ 1,2 мм (зависит от материала) Содержание маркировки Английские буквы, цифры, коды матрицы данных, коды переключения передач, серийный номер, дата, время, логотип, график...
| Тип маркировки | Пневматическое нанесение точек |
| Скорость маркировки | 2-5 знаков (2×2 мм)/с |
| Глубина маркировки | 0,01 ~ 1,2 мм (зависит от материала) |
| Содержание маркировки | Английские буквы, цифры, коды матрицы данных, коды переключения передач, серийный номер, дата, время, логотип, графика и т.д. |
| Твердость штифта стилуса | HRA93 |
| Площадь маркировки | 140 мм * 80 мм или по желанию заказчика |
| Ход направляющей | X: 1250 мм*2, Z: 900 мм |
| Серводвигатель | Leadshine 750 Вт*2 |
| Материалы для маркировки | Металлические и неметаллические материалы ниже HRC60 |
| Точность повторения | 0,02 ~ 0,04 мм |
| Номинальная мощность | 2400 Вт |
| Потребляемая мощность | Переменный ток 110 В 60 Гц или 220 В 50 Гц |
| Программное обеспечение для управления | Thorx–9 или по индивидуальному заказу |
| Контроллер | Подставка для ПК–шкафа |
| Соединение | Локальная сеть |

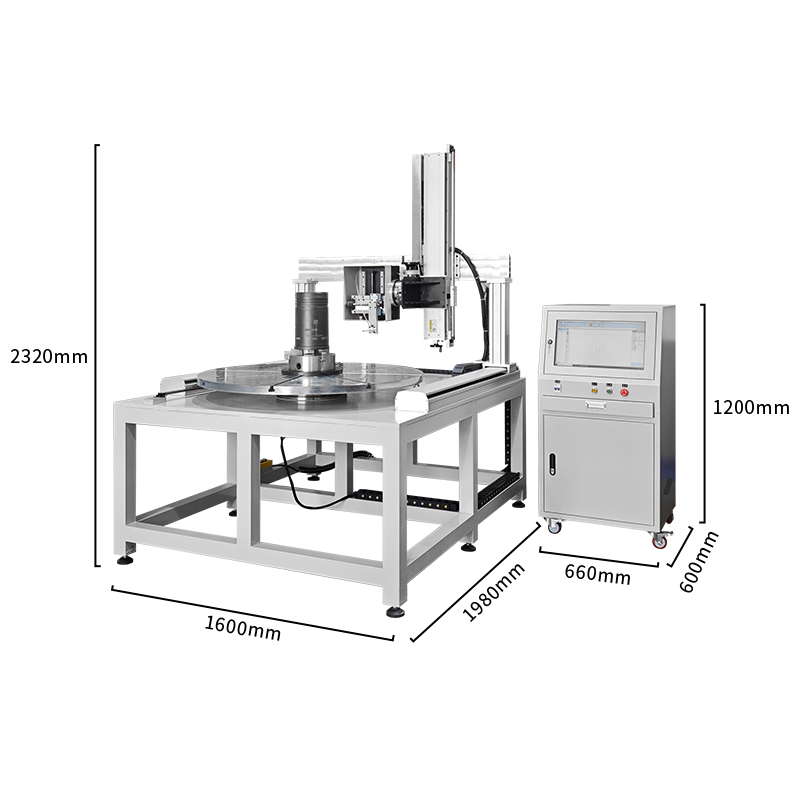

| Размеры | 1980 * 1600 * 2320 мм и 660 * 600 * 1200 мм |
| Новая Зеландия | Приблизительно 6000 кг |
| Размеры упаковки | 2600 * 1800 * 2600 мм |
| Общий вес | 6000 кг |
Глубокое обслуживание авиационных гигантов: Разработано специально для Xi’an Xihang Group Wright Aviation Manufacturing Technology Co., Ltd., дочерней компании AECC Aero Engine Corporation of China. Эта компания поставляет основную продукцию ведущим мировым производителям авиадвигателей, таким как Rolls-Royce (RR), General Electric (GE) и Safran (SNECMA), а также занимается исследованиями и производством отечественных авиадвигателей серии Yangtze River.
Фокусируясь на основных компонентах двигателей, мы специализируемся на гибкой маркировке крупных компонентов аэрокосмических двигателей (лопастных дисков, уплотнительных колец и т.д.) небольшими партиями с использованием QR-кодов в соответствии со строгими требованиями авиационной промышленности к управлению качеством и отслеживанию жизненного цикла.
Стандартный носовой маркировочный стержень: Используется наша усовершенствованная стандартная точечно-матричная маркировочная головка размером 140 × 80 мм со стабильными и надежными технологическими параметрами, обеспечивающими точность и согласованность каждой маркировки.

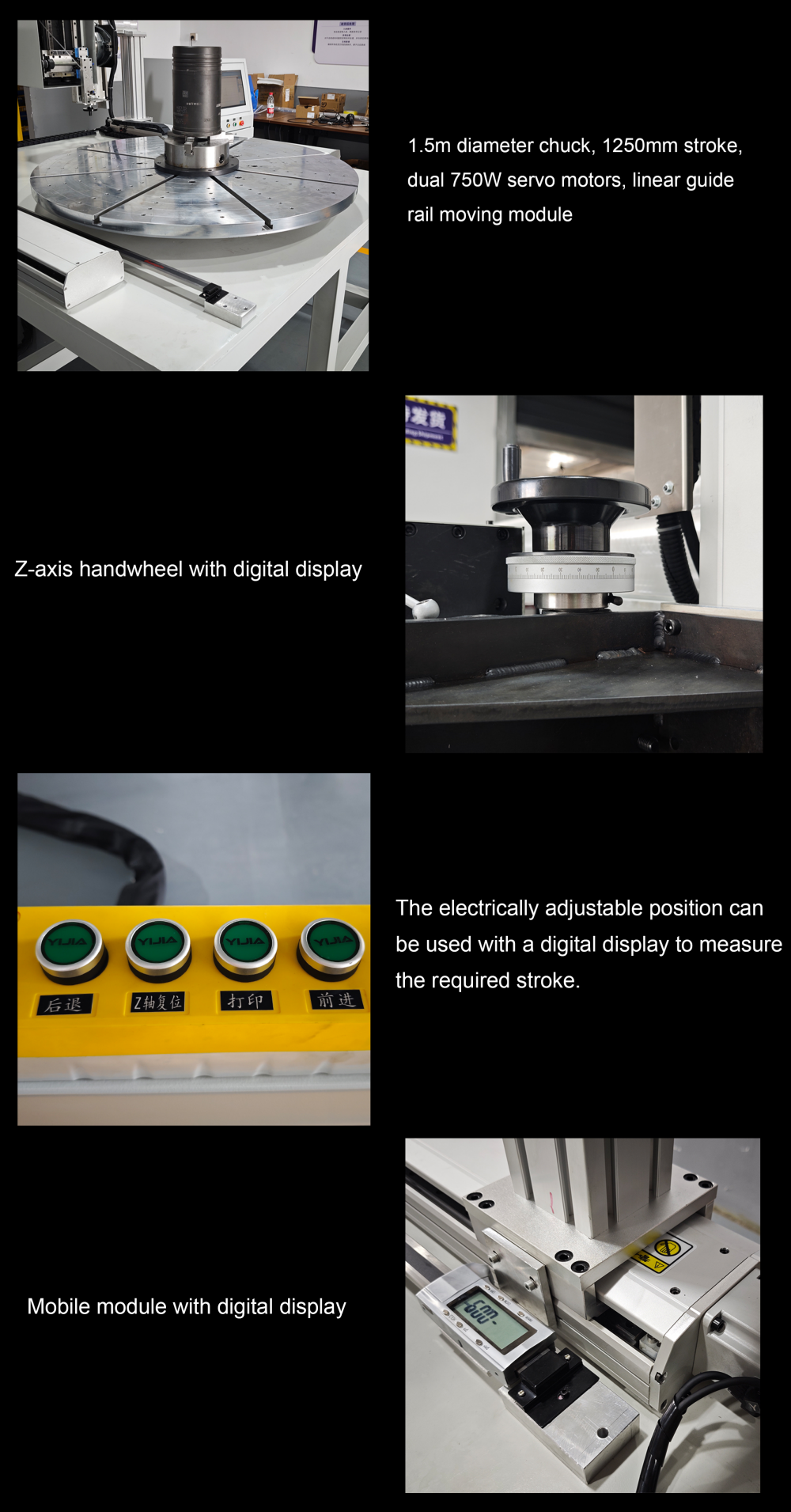

Портальная несущая способность высокой жесткости: Портальная конструкция оснащена двумя линейными модулями длиной 1250 мм, приводимыми в движение серводвигателями мощностью 750 Вт, которые совместно поддерживают маркировочную головку и отвечают за перемещение по оси Y. Обладая достаточной мощностью и плавной работой, он может выдерживать работу с тяжелыми заготовками в течение длительного времени.
Высокоточный цифровой дисплей позиционирования: оси Y и Z оснащены высокоточными цифровыми дисплеями, которые предоставляют четкие данные о местоположении и облегчают оператору точный контроль положения обрабатываемой детали.
Конструкция с фиксированной центральной осью по оси X: Ось X фиксирует головку станка на центральной оси, устраняя необходимость в частой регулировке, упрощая рабочий процесс и обеспечивая постоянное положение маркировки.
Гибкая фокусировка с помощью маховика по оси Z: Маховик по оси Z используется для регулировки высоты и оснащен высокоточным цифровым дисплеем, что обеспечивает быструю и точную фокусировку для удовлетворения потребностей в маркировке деталей различной высоты.
поворотное гнездо с наклоном на 360°: Маркировочная головка установлена на соединительном гнезде с возможностью поворота на 360°, что позволяет гибко регулировать угол разметки в соответствии с фактическим углом наклона поверхности деталей неправильной формы, таких как рабочие колеса и уплотнительные кольца, обеспечивая оптимальную маркировку по размеру.
Сверхточная механическая конструкция: Используя ту же высококачественную механическую платформу, что и маркировочная машина, – двойную 20—дюймовую линейную направляющую и прецизионный ходовой винт, — она отличается высокой жесткостью передачи и высокой износостойкостью, гарантируя, что точность не снижается при длительном использовании.
Точность позиционирования на микронном уровне: Благодаря прецизионному ходовому винту и конструкции направляющей рейки точность позиционирования достигает ±0,002 мм, обеспечивая идеальное перекрытие каждой точечной матрицы даже после многократного глубокого нанесения QR-кода.

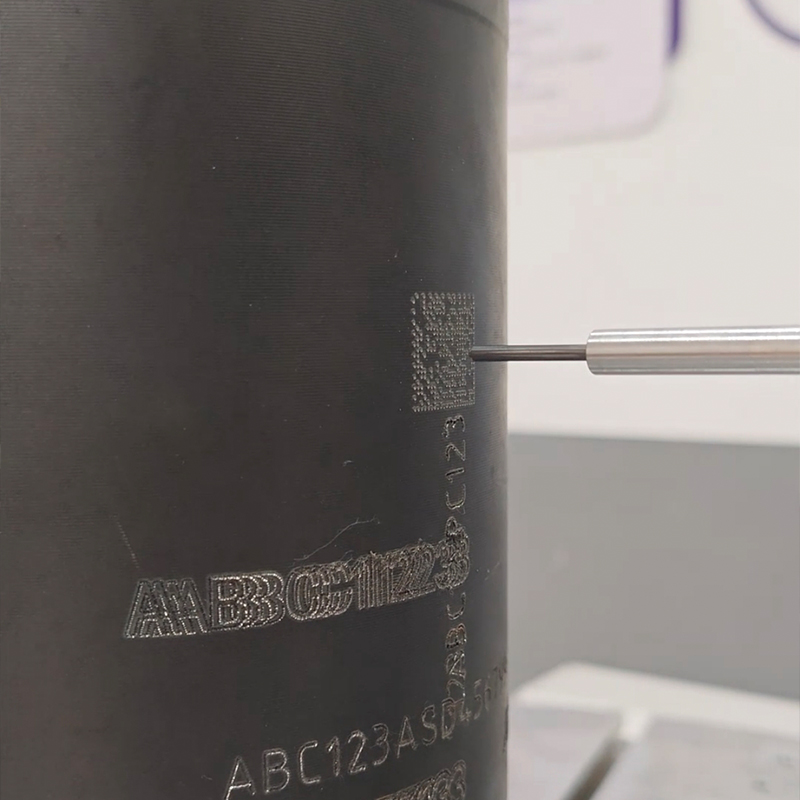

Рейтинг сканирования класса А: Благодаря сверхвысокой точности позиционирования с повторяемостью ±0,002 мм отмеченные QR-коды получаются четкими, аккуратными и с острыми краями, что позволяет легко получить рейтинг сканирования класса А, соответствующий требованиям аэрокосмической отрасли к надежности сканирования с нулевой погрешностью.
Сверхтвердая маркировочная игла собственной разработки: При использовании маркировочной иглы из стали с карбидом вольфрама длинной 4 мм, разработанной и изготовленной собственными силами, исходный материал имеет твердость до 93,6HRA, что позволяет создавать четкие, недеформирующиеся, стойкие глубокие метки на криволинейных поверхностях деталей с твердостью до 60HRC. Его срок службы и долговечность намного превышают отраслевые стандарты.
Крупногабаритная поворотная оснастка: Поворотная оснастка с тремя зажимами и соответствующий редуктор разработаны по индивидуальному заказу в соответствии со спецификациями заказчика и способны выдерживать большие детали с максимальным диаметром 1,5 м и весом 500 кг, удовлетворяя потребности в поворотной маркировке крупных деталей, таких как лопастные диски авиадвигателей и уплотнительные кольца. кольца.
Предотвращение столкновений мостового крана и сброс настроек: Козловой кран автоматически перемещается в самую дальнюю точку после каждой операции разметки, обеспечивая мостовому крану достаточное рабочее пространство для загрузки и выгрузки материалов, эффективно предотвращая риск столкновения и обеспечивая безопасность и эффективность подъема крупногабаритных заготовок.
Интеллектуальный контроллер Thorx-9: Оснащенный встроенной платой управления маркировкой Thorx-9, аппаратное и программное обеспечение полностью интегрированы, что позволяет реализовать все индивидуальные функции за счет комплексной разработки без необходимости дополнительной настройки ПЛК.
Надежная взаимосвязь с системой связи: Контроллер обладает мощными коммуникационными возможностями, легко интегрируясь с несколькими системами управления информацией, такими как PLM (Управление жизненным циклом продукта) и MES (Система управления производством), что обеспечивает взаимосвязь производственных данных и отслеживание всего процесса.
Гарантия на два года: На всю машину предоставляется стандартная гарантия сроком на два года, что значительно превышает отраслевые нормы и обеспечивает бесперебойную эксплуатацию.
Специализированный менеджер по работе с клиентами: Индивидуальный менеджер по работе с клиентами оказывает полную поддержку, начиная с настройки предпродажного решения и заканчивая послепродажным сопровождением, обеспечивая своевременное и всестороннее реагирование.
Тестовое видео перед отправкой: Перед отправкой проводятся полные тесты на старение и проверку маркировки, а для подтверждения предоставляются тестовые видеоролики, гарантирующие готовность оборудования к использованию по прибытии на завод.
Удаленная техническая поддержка: поддерживает удаленную онлайн-отладку и диагностику неисправностей, быстро реагирует на аварийные ситуации и сводит к минимуму время простоя.
